CPS-M Serisi Kontrol Panelleri
Aşağıdaki "Teklif İste" butonuna tıklayarak firmaya CPS-M Serisi Kontrol Panelleri ürünü için teklif ve detaylı bilgi talebinizi iletebilirsiniz.
CPS-M Serisi, gelişmiş SHEV sistemlerine ihtiyaç duyan ticari, endüstriyel ve kamu binaları için uygundur. Modüler ve standartlara uygun tasarımı, güvenlik ve verimlilikten ödün vermeden çeşitli proje gereksinimlerine uyum sağlar.
Bu serinin önemli özelliklerinden biri, D+H SCS yazılımı ile kullanıcıya özel işlevlerin ve bağımlılıkların parametrik olarak yapılandırılabilmesidir. 3,5 inçlik tam renkli dokunmatik panel, tüm modüllerin durumunu gerçek zamanlı izleme, bireysel hatları sıfırlama ve devre dışı bırakma ile menü dilini (Almanca ve İngilizce) değiştirme imkânı sunar. Elektronik olarak korunan motor bağlantıları ve sıcaklık sensörü ile desteklenen entegre güç kaynağı modülü, pil ömrünü uzatmak için sıcaklık kontrollü şarj işlemi gerçekleştirir.

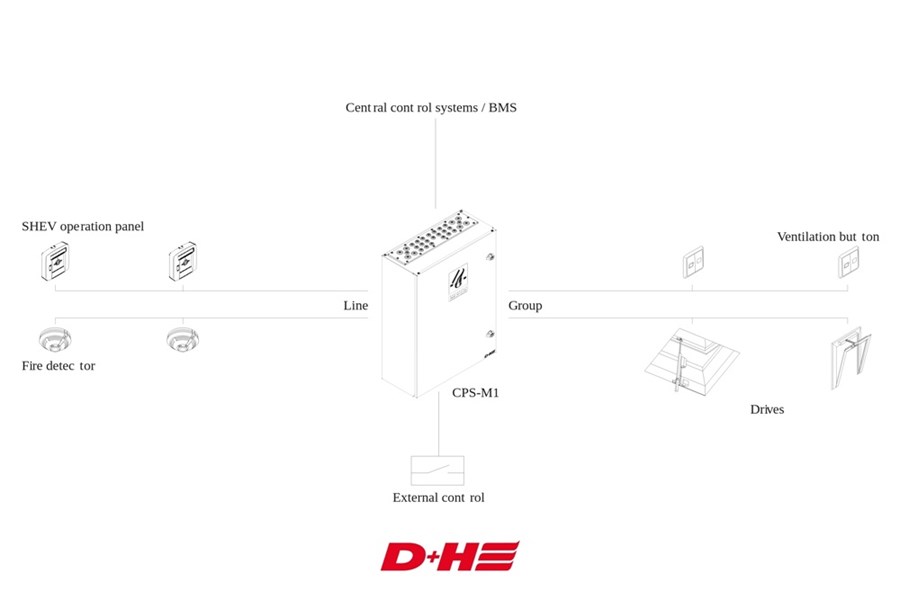

Her tetik modülü, standart olarak 20 SHEV kontrol paneli ve 60 yangın dedektörüne kadar destek sunar. Ayrıca, kontrol, alarm ve hata durumları 12 dijital çıkış üzerinden görüntülenebilir. Aktüatör modülleri, iki grupta 10 amperlik yüke kadar kutup değiştiren sürücüleri destekler ve programlanabilir giriş/çıkışlarla gelişmiş fonksiyonellik sağlar. Entegre fiş bağlantıları sayesinde iç kablolama kolaylaştırılmış, sistem genişletmeleri için ek bir gereksinim ortadan kaldırılmıştır. 72 saate kadar acil güç yedeği sağlayan batarya desteği, CPS-M Serisinin kritik durumlarda güvenilir performans göstermesini sağlar.
CPS-M Serisi, yüksek sertifikasyon düzeyi, kullanıcı dostu arayüzü ve esnek yapılandırma seçenekleri ile modern SHEV sistemleri için ideal bir çözüm sunar.
TEMEL ÖZELLİKLER
• Modüler Mimari:
Bina ihtiyaçlarına özel yapılandırmalar ve ölçeklenebilirlik sağlar.
• Yüksek Sürücü Kapasitesi:
20 A, 40 A, 60 A, 80 A ve özelleştirilmiş olarak 400A’a kadar toplam akım tüketimi seçenekleriyle farklı havalandırma gereksinimlerine uyum sağlar.
• Güvenlik Standartlarına Uyum:
- ISO 21927-9, DIN EN 12101 10 ve EN 62368-1 sertifikalarına sahiptir.
- Yangın güvenliği uygulamaları için VdS onaylıdır.
- DIN 18232-9 bina yönetmeliklerine uygundur.
• Entegre İletişim:

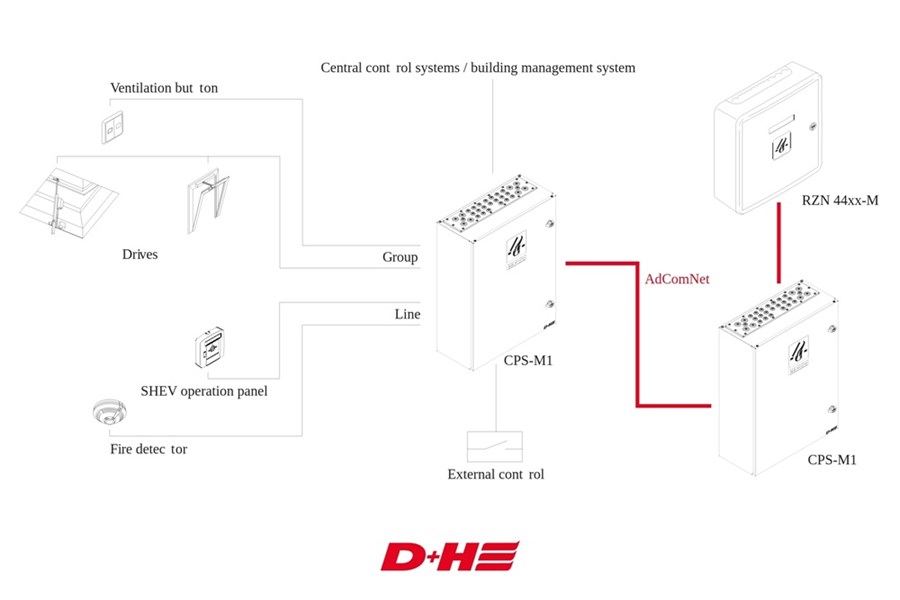

- AdComNet veri yolu sistemi sayesinde CPS-M modülleri ve diğer AdComNet uyumlu bileşenler arasında verimli ağ bağlantısı sağlar.
- ACB uyumlu sürücülerle çift yönlü veri alışverişi imkânı sunar.
• Kullanıcı Dostu Arayüz:

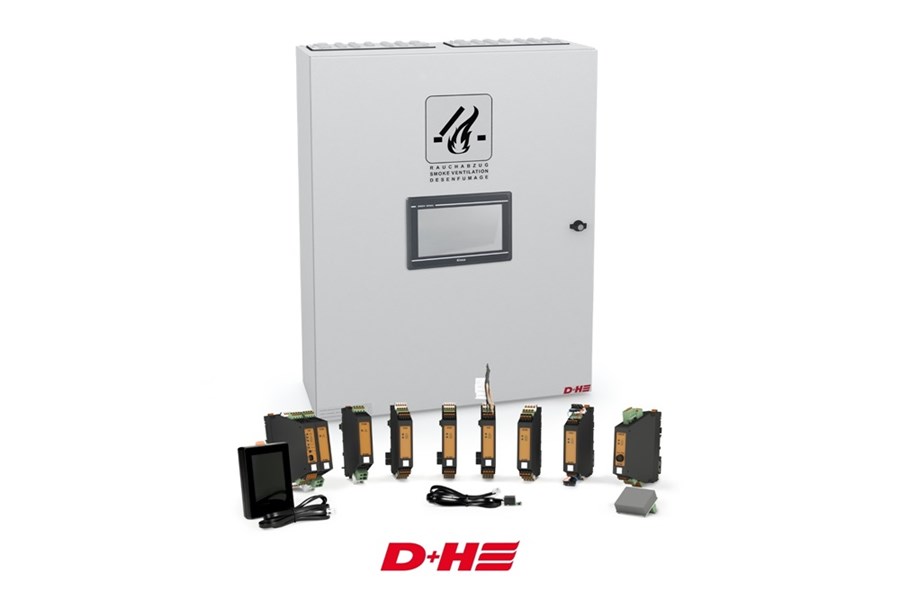

- Gerçek zamanlı durum izleme, parametre ayarları ve çok dilli destek için 3,5 inçlik tam renkli dokunmatik panel içerir.
• Geliştirilmiş Operasyonel Güvenlik:
- Elektronik korumalı motor bağlantıları.
- Pil ömrünü uzatan sıcaklık kontrollü pil şarj sistemi.
- 72 saate kadar acil güç yedeği.
• Esnek Yapılandırma:
- İşlevler, hat atamaları ve bağımlılıklar, proje ihtiyaçlarına göre D+H’nin SCS yazılımı ile özelleştirilebilir.
TEKNİK ÖZELLİKLER
• Giriş Gücü: 230 V AC, 50 Hz, 530–2080 VA.
• Çıkış: 24 V DC, 20 A ile 80 A kapasite seçenekleri.
• Ripple: < 50 mVss.
• Çalışma Döngüleri:
- İzleme: Darbe çalışması.
- Alarm/Havalandırma: Kısa süreli çalışma (duty cycle %30).

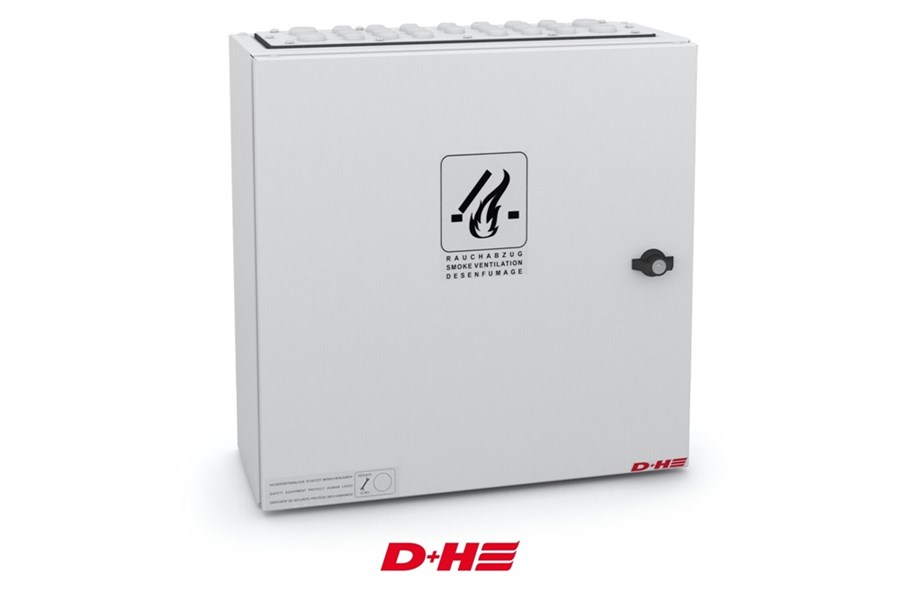

• Koruma Sınıfı: IP 54 uyumlu çelik muhafaza.
• Çalışma Sıcaklığı: -5 °C ile +40 °C.
• Boyutlar: 500 x 500 x 210 mm.
• Pil Seçenekleri: Akım kapasitesine göre yedeklilik sağlayan çeşitli pil türleri ile uyumlu.
Kurulu Modüller:

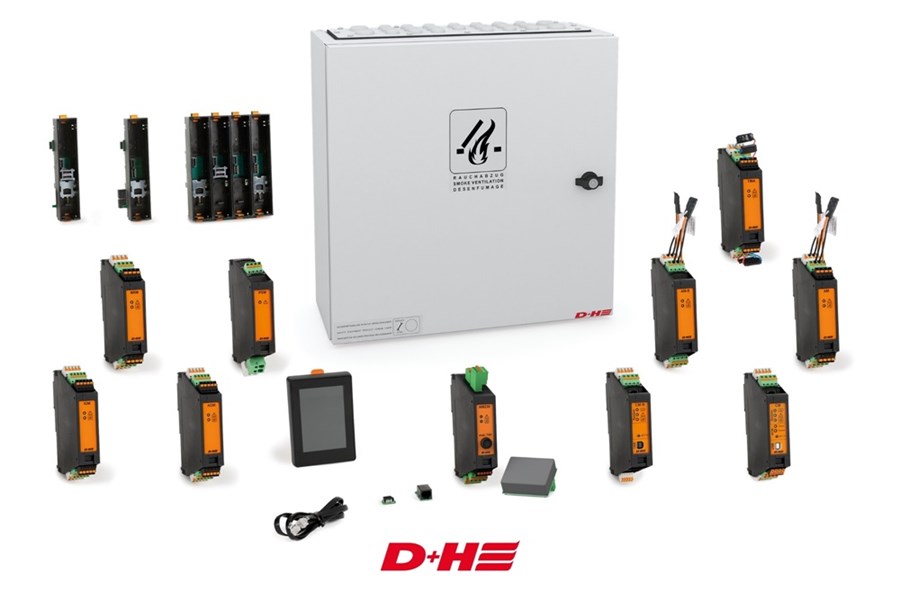

• Kontrol Modülü: Temel kontrol işlevlerini yönetir.
• Güç Kaynağı Modülü: Kararlı güç çıkışı sağlar ve pil kullanımını optimize eder.
• Aktüatör Modülleri: Modül başına iki bağımsız grup yönetir; programlanabilir giriş/çıkışlarla donatılmıştır.
• Tetikleyici Modül: 20'ye kadar SHEV operasyon paneli ve 60 yangın dedektörünü bağlar; alarmlar ve arızalar için yapılandırılabilir dijital çıkışlar sunar.
ISO 21927‑9, VdS 2581, VdS 2593, VdS 2344, DIN EN 12101‑10 ve EN 62368-1:2014 + A11:2017 standartlarına göre test edilmiş ve sertifikalandırılmış olup, DIN 18232-9 bina otoritesi gerekliliklerini karşılamaktadır.
